الصفحة الرئيسية>المنتجات>رافعة ذراع الرافعة المفصلية>AB15J PLUS (AB480J PLUS)

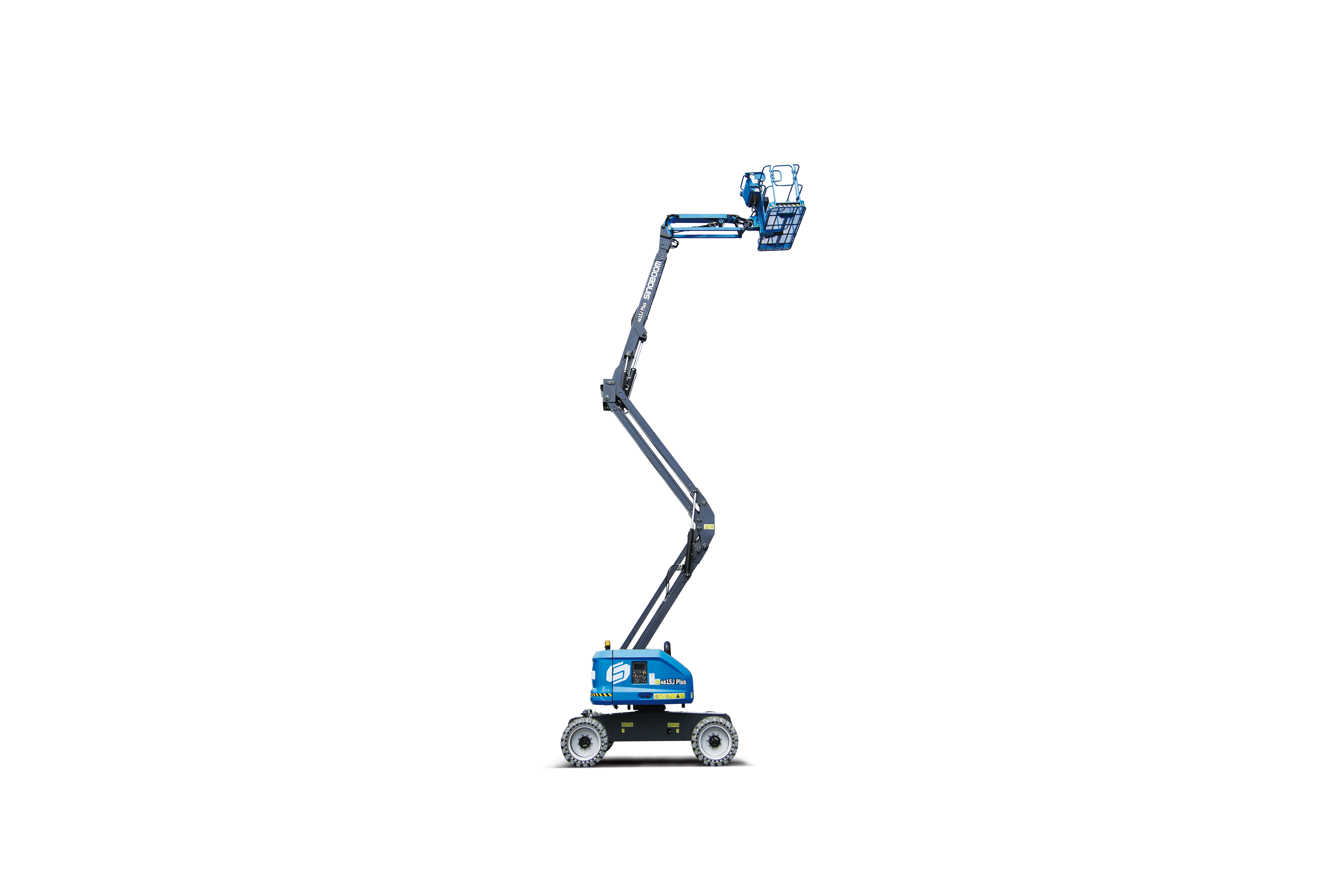

AB15J PLUS (AB480J PLUS)

رافعات ذراع مفصلية تعمل بالوقود
ارتفاع العمل
م
سعة المنصة
كجم
قابلية التدرج
٪
اطلب عرض سعر تنزيل الكتيبات
مشاركة
  • المواصفات الفنية
  • معايير/اختياري
  • التطبيقات
الأبعاد

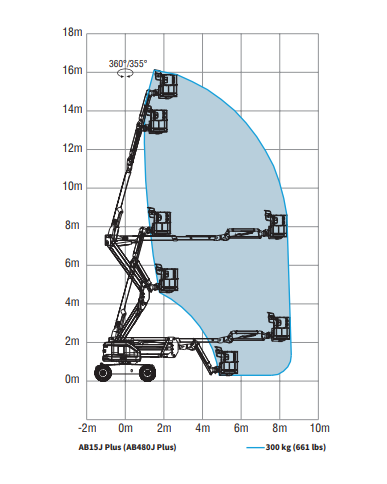

  • أقصى ارتفاع للمنصة

    14.7م(48'3")

  • أقصى ارتفاع عمل

    16.7م (54'9")

  • أقصى امتداد أفقي

    8.5m(27'11")

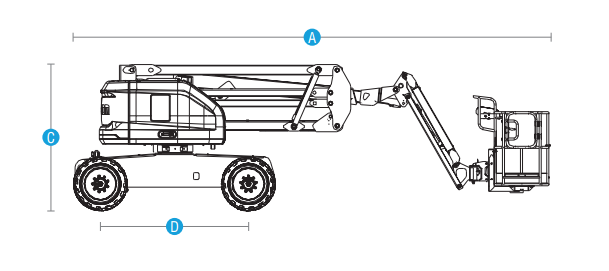

  • [A] الطول (مطوي)

    7.49م (24'7")

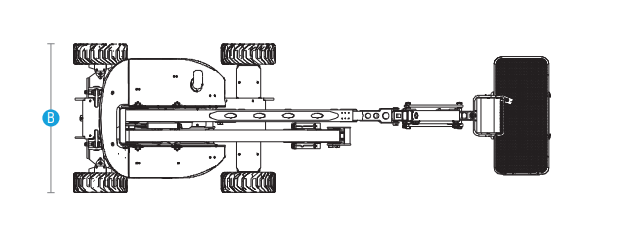

  • [B] العرض (مطوي)

    2.3م (7'7")

  • [C] الارتفاع (مطوي)

    2.28م (7'6")

  • [D] قاعدة العجلات

    2.3م (7'7")

  • ارتفاع الأرضية

    0.37م(1'3")

  • أبعاد المنصة (الطول × العرض × الارتفاع)

    1.83م × 0.85م × 1.1م (6' × 2'9" × 3'7")
الإنتاجية

  • سعة المنصة (غير مقيدة/شخصين)

    300كجم (661 رطل)

  • دوران المنصة الدوارة

    360°/غير مستمر 355°/غير متقطع (اختياري)

  • دوران المنصة

    180°

  • سرعة القيادة (مطوي)

    4.5كم/س (2.8ميل/س)

  • سرعة القيادة (مرفوع)

    1.0كم/ساعة(0.6ميل/ساعة)

  • القدرة على التسلق

    40٪

  • نصف قطر الدوران الداخلي

    1.82م(6')

  • نصف قطر الدوران الخارجي

    4.78م (15'8")

  • التأرجح الخلفي للمنصة الدوارة

    0.1م (4")

  • تصنيف الميل

    5°

  • أقصى مستوى ضوضاء تشغيل

    -

  • دفع × توجيه

    4WDx2WS

  • مواصفات/نوع الإطارات

    33×12D610/مملوء بالرغوة 33×12-20/صلب
القوة

  • مصدر الطاقة (اختياري)

    18.2 كيلو واط/3000 دورة في الدقيقة/D1105-EF02_CN4/كوبوتا//EUstageV، EPATier4F 43.2 كيلو واط/2400 دورة في الدقيقة/V2403-CR-TIE4B-SBM-2/كوبوتا//EPATier4 36 كيلو واط/2600 دورة في الدقيقة/V2403BM-DI-CT04/كوبوتا//ChinaIV

  • وحدة طاقة مساعدة

    12VDC

  • سعة خزان الوقود (ديزل)

    55لتر(12.1جال(المملكة المتحدة)/14.5جال(الولايات المتحدة))

  • سعة الخزان الهيدروليكي

    112لتر (24.6 جالون (بريطاني)/29.6 جالون (أمريكي))
الوزن

  • الوزن

    7,700 كجم (16,976 رطل) (قوة المحرك = 18.2 كيلو واط) 8,070 كجم (17,791 رطل) (قوة المحرك ≥ 36 كيلو واط)

  • الامتثال للمعايير

    CE/ANSI/CSA/AS/EAC
تنزيل الكتيبات
الميزات القياسية
  • وظيفة التذبذب النشطة
  • فرامل رباعية العجلات
  • دفع رباعي العجلات/توجيه بعجلتين
  • دوران مستمر للدوار بزاوية 360°
  • شاشة ذكية بحجم 7 بوصات
  • نظام تشخيص الأعطال
  • تسوية هيدروليكية للمنصة
  • وظيفة دوران المنصة
  • نظام الوزن
  • نظام حماية من الميل
  • أقصى زاوية ميل مسموح بها 5°
  • تأكيد وضعية السفر الخلفية
  • ضوء تحذير دوار لتحذير السلامة
  • بوق وصفارة لتحذير السلامة
  • إفراج ميكانيكي لفرملة السفر
  • نظام إيقاف الطوارئ
  • نظام هبوط الطوارئ
  • محرك قابل للدوران
  • تحكم متناسب مع 3 عصي تحكم
  • أكمام سيارات لجميع الأنابيب
  • تسخين مسبق للمحرك
  • حماية من إعادة التشغيل للمحرك
  • إيقاف تشغيل المحرك تلقائيًا في حالة حدوث عطل
  • منصة مع بوابة متأرجحة داخلية (1.83 × 0.85 × 1.1 م)
  • نظام مضاد للانزلاق للفاصل/المجمع
  • جهاز حماية من الضغط
  • صندوق أدوات (لمنصة مع بوابة متأرجحة داخلية)
ميزات اختيارية
  • خط الطاقة AC إلى المنصة
  • إطار صلب
  • إطار غير ملون
  • جهاز مضاد للاصطدام
  • منصة (1.45 × 0.85 × 1.1 م)
  • ضوء عمل على المنصة
  • درابزين نصف ارتفاع (لمنصة مع بوابة متأرجحة داخلية)
  • صندوق تخزين يدوي
  • موصل جاهز للتليمات
  • ضوضاء بيضاء
  • حزمة تسخين للطقس البارد (قوة المحرك ≥ 36 كيلو واط)
  • مولد هيدروليكي 12 كيلو واط (تكوين Kubota V2403-CRTIE4B-SBM-2 متاح فقط)
  • مولد هيدروليكي 9 كيلو واط (تكوين Kubota V2403BM-DI-CT04 متاح فقط)
  • مبرد زيت (قوة المحرك ≥ 36 كيلو واط)
