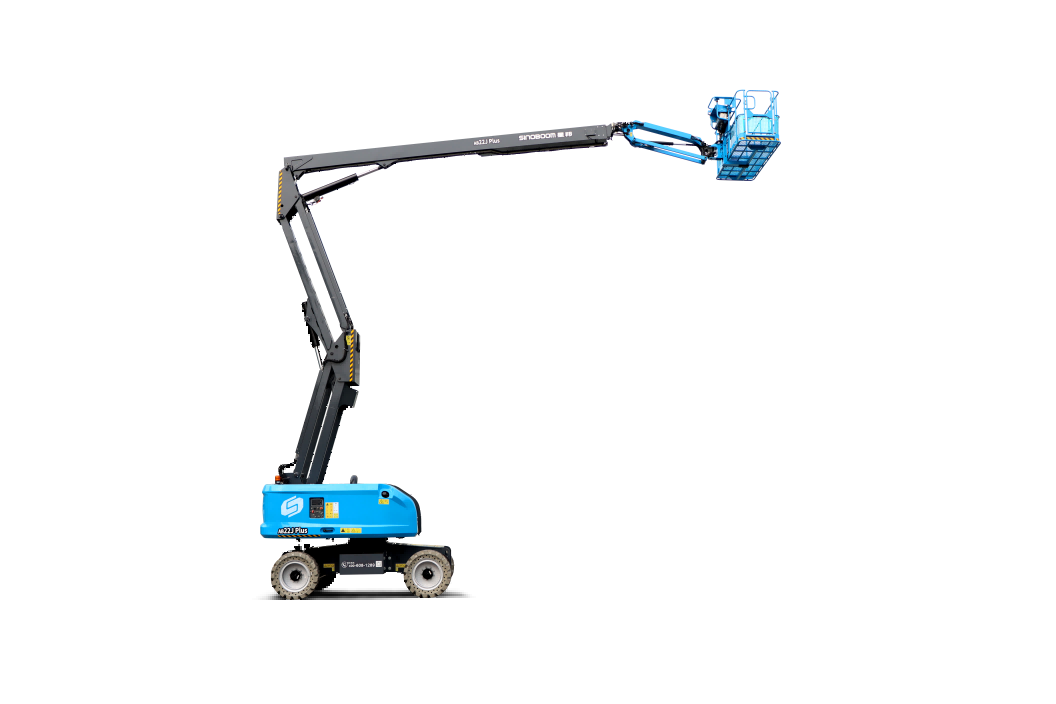

AB22J Plus (AB710J Plus)

رافعات ذراع مفصلية تعمل بالوقود
ارتفاع العمل
م
سعة المنصة
كجم
قابلية التدرج
٪
اطلب عرض سعر تنزيل الكتيبات
مشاركة
  • المواصفات الفنية
  • معايير/اختياري
  • التطبيقات
الأبعاد

  • أقصى ارتفاع للمنصة

    21.6 متر (70'10")

  • أقصى ارتفاع عمل

    23.6م(77'5”)

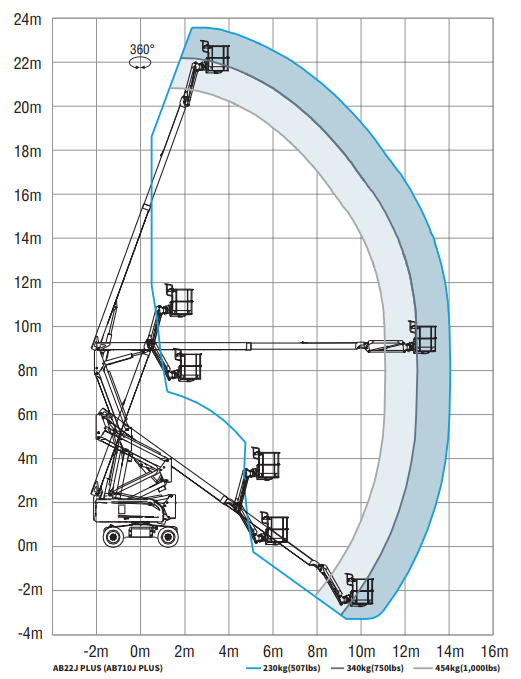

  • أقصى امتداد أفقي

    13.35م/11.85م/10.4م(43'10"/38'11"/34'2) (230كجم/340كجم/454كجم)

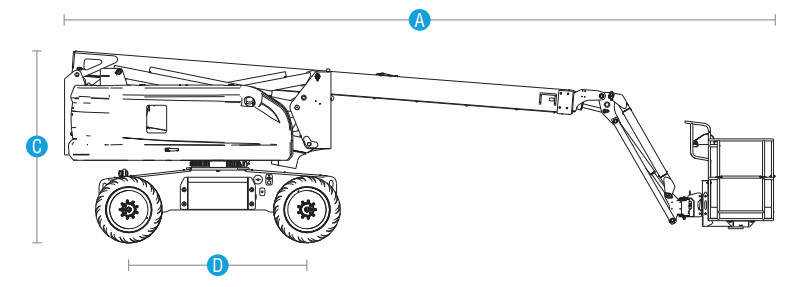

  • [A] الطول (مطوي)

    9.95م(32'8")

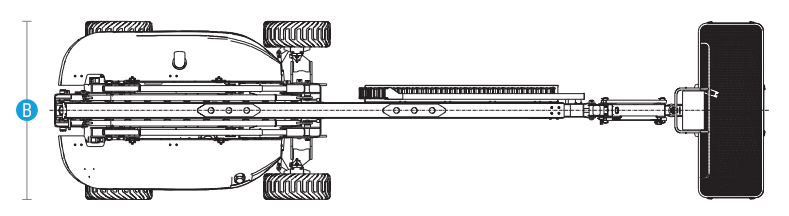

  • [B] العرض (مطوي)

    2.49م(8'2")

  • [C] الارتفاع (مطوي)

    2.68م(8'10")

  • [D] قاعدة العجلات

    2.49م(8'2")

  • ارتفاع الأرضية

    0.42م(1'4")

  • أبعاد المنصة (الطول × العرض × الارتفاع)

    2.44م×0.91م×1.1م (8'×3'×3'7")
الإنتاجية

  • سعة المنصة (غير مقيدة/شخصين)

    454كجم/340كجم/230كجم(1,000رطل/750رطل/507رطل) (مقيد/مقيد/غير مقيد)

  • دوران المنصة الدوارة

    360°/مستمر

  • دوران المنصة

    180°

  • سرعة القيادة (مطوي)

    0～4.8كم/ساعة (0～3ميل/ساعة)

  • سرعة القيادة (مرفوع)

    0～1.1كم/ساعة (0～0.68ميل/ساعة)

  • القدرة على التسلق

    40٪

  • نصف قطر الدوران الداخلي

    2.4م(7’10”)/1.63م(5’4”) (توجيه بعجلتين/توجيه بأربع عجلات)

  • نصف قطر الدوران الخارجي

    5.55م(18’3”)/3.59م(11’9”) (توجيه بعجلتين/توجيه بأربع عجلات)

  • التأرجح الخلفي للمنصة الدوارة

    0.89م(2’11”)

  • تصنيف الميل

    5°

  • أقصى مستوى ضوضاء تشغيل

    -

  • دفع × توجيه

    4WDx2WS(4WS)

  • مواصفات/نوع الإطارات

    355/55D625(مملوء بالرغوة) 36×14-20(صلب)
القوة

  • مصدر الطاقة (اختياري)

    36.4كيلووات/2200دورة في الدقيقة/D2.9L4/Deutz/المرحلة الأوروبية V/EPATier4F|36كيلووات/2200دورة في الدقيقة/F2.8CS449/Cummins/الصين T4|43كيلووات/2500دورة في الدقيقة/QSF2.8T3NA60/Cummins/الصين T3، المرحلة الأوروبية 3A (خيارات أكثر في ورقة المواصفات)

  • وحدة طاقة مساعدة

    12VDC

  • سعة خزان الوقود (ديزل)

    100لتر (22.0 جالون (بريطاني) / 26.4 جالون (أمريكي))

  • سعة الخزان الهيدروليكي

    130لتر(28.6جالون(بريطاني)/34.3جالون(أمريكي))
الوزن

  • الوزن

    11,880 كجم / 12,000 كجم (26,190 رطل / 26,455 رطل) (توجيه بعجلتين / أربع عجلات)

  • الامتثال للمعايير

    CE/EAC/AS
تنزيل الكتيبات
الميزات القياسية
  • وظيفة التذبذب النشطة
  • فرامل رباعية الدفع
  • شاشة ذكية بحجم 7 بوصات
  • دوران مستمر للدوار بزاوية 360°
  • أكمام سيارات لجميع الأنابيب
  • نظام تشخيص الأعطال
  • تسوية هيدروليكية للمنصة
  • وظيفة دوران المنصة
  • نظام الوزن
  • نظام حماية من الميل
  • أقصى زاوية ميل مسموح بها 5°
  • تأكيد وضعية السفر والخلف
  • ضوء تحذير دوار لتحذير السلامة
  • بوق وصفارة لتحذير السلامة
  • بث صوتي
  • نظام إيقاف الطوارئ
  • نظام هبوط الطوارئ
  • إفراج ميكانيكي لفرامل السفر
  • تحكم متناسب مع 3 عصي تحكم
  • منصة مع بوابة متأرجحة داخلية (2.44×0.91×1.1 م)
  • توجيه رباعي العجلات
  • جهاز مضاد للقرص
  • صندوق تخزين يدوي
  • صندوق أدوات (لمنصة مع بوابة متأرجحة داخلية)
  • خط طاقة متناوب إلى المنصة
ميزات اختيارية
  • موصل جاهز للتليماتية
  • إطار صلب
  • إطار غير ملون
  • ضوء عمل على المنصة
  • جهاز مضاد للاصطدام
  • مولد هيدروليكي
  • حامل زجاج (لمنصة مع بوابة متأرجحة داخلية)
  • درابزين نصف ارتفاع (لمنصة مع بوابة متأرجحة داخلية)
