الصفحة الرئيسية>المنتجات>رافعة مقصية>1323RD (4389RD)

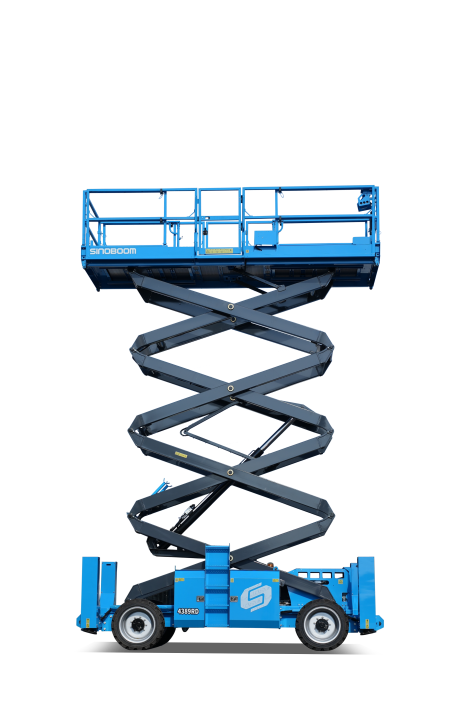

1323RD (4389RD)

رافعات مقصية للطرق الوعرة
ارتفاع العمل
م
سعة المنصة
كجم
قابلية التدرج
٪
اطلب عرض سعر تنزيل الكتيبات
مشاركة
  • المواصفات الفنية
  • معايير/اختياري
  • التطبيقات
الأبعاد

  • أقصى ارتفاع عمل

    15.1م (49'6.5")

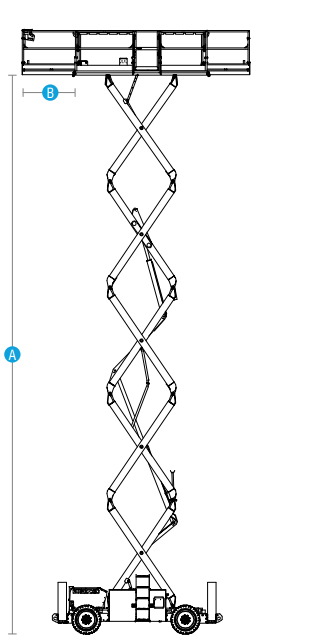

  • [A] أقصى ارتفاع للمنصة

    13.1م(42'11.7'')

  • [B] أقصى امتداد أفقي

    1.5م/1.2م(4'11.1"/3'11.2")

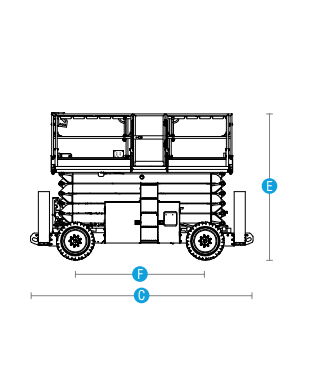

  • [C] الطول (مطوي - مع/بدون دعامات التثبيت)

    4.88م(16')

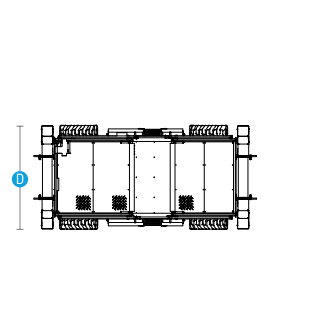

  • [D] العرض (مطوي)

    2.31م(7'7")

  • الارتفاع (مطوي - السكة مطوية)

    2.20م(7'2.6")

  • [E] الارتفاع (مطوي - السكة غير مطوية)

    2.96م(9'8.5")

  • [F] قاعدة العجلات

    2.85م(9'4")

  • ارتفاع الأرضية

    0.36م(1'2.2'')

  • أبعاد المنصة (الطول × العرض × الارتفاع)

    منصة 6.5م: 3.96م×1.82م×1.1م(13'×6'×3'7'') منصة 7.4م: 4.84م×1.82م×1.1م(15'10.6''×6'×3'7'')
الإنتاجية

  • السعة المسموحة للمنصة (داخلي)

    7 أشخاص

  • السعة المسموحة للمنصة (خارجي)

    7 أشخاص

  • سعة المنصة

    680 كجم (1,499 رطل)

  • سرعة القيادة (مطوي)

    6.1كم/ساعة(3.8ميل/ساعة)محرك يانمار 5.0كم/ساعة(3.1ميل/ساعة)محرك كوباتا

  • سرعة القيادة (مرفوع)

    1.1كم/ساعة(0.7ميل/ساعة)

  • وقت الارتفاع (غير محمل)

    50~60 ثانية

  • وقت الهبوط (غير محمل)

    34 ثانية ~ 44 ثانية

  • القدرة على التسلق

    0.4

  • نصف قطر الدوران (داخلي/خارجي)

    2.2 م / 5.3 م (7'2.6" / 17'4.7")

  • تصنيف الميل (أمامي-خلفي)

    3°

  • تصنيف الميل (جانبي - دعامات التثبيت ممدودة/مطوية)

    2°

  • أقصى تسوية لدعامات التثبيت (أمامي-خلفي)

    7°

  • أقصى تسوية لدعامات التثبيت (جانبي)

    12°

  • إطارات صلبة

    315/55D20(مملوء بالرغوة)
القوة

  • مصدر الطاقة

    يانمار/4TNV88C/35.5kW(48.3hp)/EUStage5/EPATier4 يانمار/4TNV88/35.3kW(48hp)/ChinaStage4 كوبوتا/D1105/18.2kW(24.7hp)

  • نمط القيادة

    4WD×2WS

  • سعة خزان الوقود (ديزل)

    110 لتر (24 جالون (بريطاني) / 29 جالون (أمريكي))

  • سعة النظام الهيدروليكي

    107لتر/23.5جال(بريطاني)/28جال(أمريكي)
الوزن

  • الوزن (مع/بدون دعامات التثبيت)

    محرك يانمار:7,380كجم(16,270رطل) محرك كوبوتا:7,170كجم(15,807رطل)

  • الامتثال للمعايير

    CE/ANSI/CSA/AS/EAC
تنزيل الكتيبات
الميزات القياسية
  • 4 WD × 2 WS
  • جيوب الرافعة الشوكية
  • نقاط الرفع والتثبيت
  • صندوق الوثائق
  • طلاء كهربائي
  • تحكم متناسب
  • إيقاف الطوارئ
  • منصة تمديد مزدوجة قابلة للسحب
  • نظام الهبوط الطارئ
  • درابزين قابل للطي
  • بوق وصفارة
  • نظام الكبح التلقائي
  • إنذار الميل
  • إنذار الحركة
  • نظام استشعار الحمولة
  • قابل للقيادة في الارتفاع الكامل (1323RD فقط)
  • فلاشينغ بيكون
  • نظام تشخيص الأعطال
  • وظيفة التذبذب النشطة
  • دعامات هيدروليكية ذات مستوى تلقائي
  • إطارات مملوءة بالرغوة
  • موصل جاهز للتكنولوجيا عن بُعد
ميزات اختيارية
  • طاقة التيار المتردد إلى المنصة
  • إطارات مملوءة بالرغوة وغير مميزة
  • إطارات صلبة
  • إطارات صلبة غير مميزة
  • منصة 7.4م
  • حامل الأنابيب
  • مولد
  • حزمة الطقس البارد
