1623RD (5389RD)

الصفحة الرئيسية>المنتجات>رافعة مقصية>1623RD (5389RD)

رافعات مقصية للطرق الوعرة

ارتفاع العمل

18.2م

سعة المنصة

680كجم

قابلية التدرج

40٪

اطلب عرض سعر

تنزيل الكتيبات

المواصفات الفنية
معايير/اختياري
التطبيقات

أبرز المميزات

سهولة الصيانة

■ تجميع خطوط الأنابيب المتكاملة ، مريحة لاستكشاف الأخطاء وإصلاحها ■ تصميم مزدوج الباب لسهولة الصيانة ، مساحة واسعة للصيانة ■ درج من نوع مقصورة المحرك ، سهولة الصيانة
أداء قوي على الطرق الوعرة

■ ما يصل إلى 40 ٪ درجة ، والتعامل بسهولة مع الاحتياجات الخارجية ■ حركة مستقرة ، تتكيف بشكل جيد مع الأرض حفرة
أداء ممتاز

■ قدرة منصة قوية لكفاءة غير مسبوقة ■ منصة قابلة للتمديد ثنائية الاتجاه ، منصة عمل واسعة ■ إمالة زاوية واسعة ، بنقرة واحدة فوق التسوية

الأبعاد

أقصى ارتفاع عمل

18.2م(59'8.5")

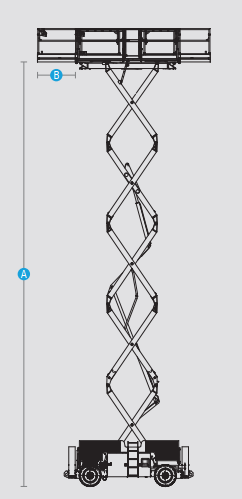

[A] أقصى ارتفاع للمنصة

16.2م(53'1.8")
[B] أقصى امتداد أفقي

1.5م/1.2م(4'11.1"/3'11.2")

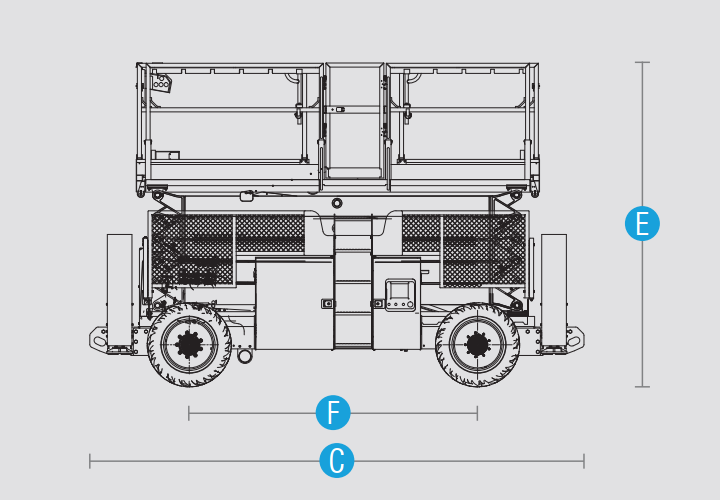

[C] الطول (مطوي - مع/بدون دعامات التثبيت)

4.88م(16')

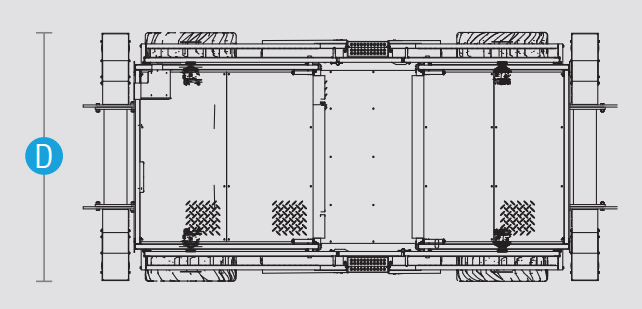

[D] العرض (مطوي)

2.31م(7'7")
الارتفاع (مطوي - السكة مطوية)

2.42م(7'11.3")
[E] الارتفاع (مطوي - السكة غير مطوية)

3.18م(10'5.2")
[F] قاعدة العجلات

2.85م(9'4")
ارتفاع الأرضية

0.36م(1'2.2'')
أبعاد المنصة (الطول × العرض × الارتفاع)

6.5م منصة: 3.98م × 1.83م × 1.1م (13' × 6' × 3'7") 7.4م منصة: 4.84م × 1.82م × 1.1م (15'10.6" × 6' × 3'7")

الإنتاجية

السعة المسموحة للمنصة (داخلي)

4أشخاص
السعة المسموحة للمنصة (خارجي)

4أشخاص
سعة المنصة

680 كجم (1,499 رطل)
سرعة القيادة (مطوي)

6.1كم/ساعة(3.8ميل/ساعة)محرك يانمار 5.0كم/ساعة(3.1ميل/ساعة)محرك كوباتا
سرعة القيادة (مرفوع)

1.1كم/ساعة(0.7ميل/ساعة)
وقت الارتفاع (غير محمل)

70s~90s
وقت الهبوط (غير محمل)

45s～55s
القدرة على التسلق

0.4
نصف قطر الدوران (داخلي/خارجي)

2.2 م / 5.3 م (7'2.6" / 17'4.7")
تصنيف الميل (أمامي-خلفي)

3°
تصنيف الميل (جانبي - دعامات التثبيت ممدودة/مطوية)

2°
أقصى تسوية لدعامات التثبيت (أمامي-خلفي)

7°
أقصى تسوية لدعامات التثبيت (جانبي)

12°
إطارات صلبة

315/55D20/Foam-Filled

القوة

مصدر الطاقة

يانمار/4TNV88C/35.5kW(48.3hp)/EUStage5/EPATier4 يانمار/4TNV88/35.3kW(48hp)/ChinaStage4 كوبوتا/D1105/18.2kW(24.7hp)
نمط القيادة

4WD×2WS
سعة خزان الوقود (ديزل)

110 لتر (24 جالون (بريطاني) / 29 جالون (أمريكي))
سعة النظام الهيدروليكي

107لتر/23.5جال(بريطاني)/28جال(أمريكي)

الوزن

الوزن (مع/بدون دعامات التثبيت)

محرك يانمار: 8,210 كجم (18,100 رطل) محرك كوباتا: 8,000 كجم (17,637 رطل)
الامتثال للمعايير

CE/ANSI/CSA/AS/EAC

تنزيل الكتيبات

الميزات القياسية

4 WD × 2 WS
جيوب الرافعة الشوكية
نقاط الرفع والتثبيت
صندوق الوثائق
طلاء كهربائي
تحكم متناسب
إيقاف الطوارئ
منصة تمديد مزدوجة قابلة للسحب
نظام الهبوط الطارئ
درابزين قابل للطي
بوق وجرس
نظام الكبح التلقائي
إنذار الميل
إنذار الحركة
نظام استشعار الحمولة
فلاشينغ بيكون
نظام تشخيص الأعطال
وظيفة الاهتزاز النشطة
دعامات هيدروليكية ذات مستوى تلقائي
إطارات مملوءة بالرغوة
موصل جاهز للتليماتيك

ميزات اختيارية

طاقة التيار المتردد إلى المنصة
إطارات مملوءة بالرغوة وغير مميزة
إطارات صلبة
إطارات صلبة وغير مميزة
منصة 7.4م
حامل الأنابيب
مولد
حزمة الطقس البارد

تم تركيبها في المصنع
