الصفحة الرئيسية>المنتجات>رافعة ذراع الرافعة التلسكوبية>TB14J Plus (TB460J Plus)

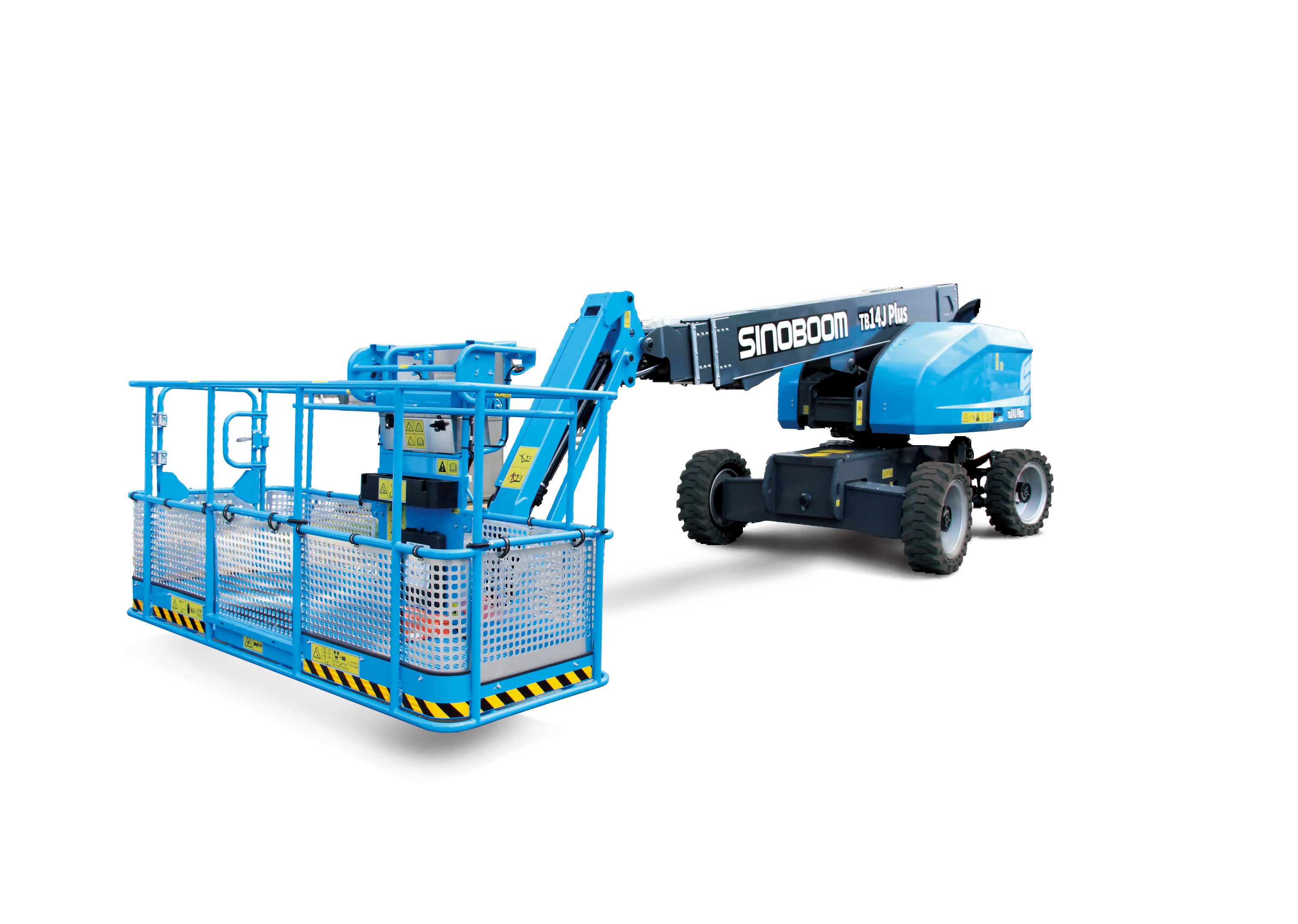

TB14J Plus (TB460J Plus)

رافعات ذراع تلسكوبية تعمل بالديزل
ارتفاع العمل
م
سعة المنصة
كجم
قابلية التدرج
٪
اطلب عرض سعر تنزيل الكتيبات
مشاركة
  • المواصفات الفنية
  • معايير/اختياري
  • التطبيقات
الأبعاد

  • أقصى ارتفاع للمنصة

    14.1 م (46'3'')

  • أقصى ارتفاع عمل

    16.1 م (52'10'')

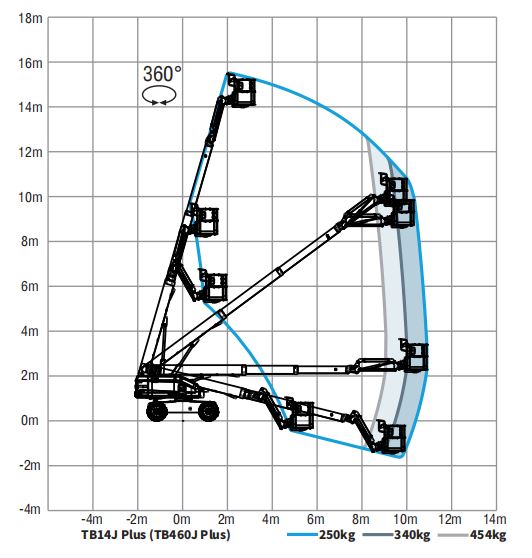

  • أقصى امتداد أفقي

    9.1 م / 10 م / 10.9 م (29'10'' / 32'10'' / 35'9'')

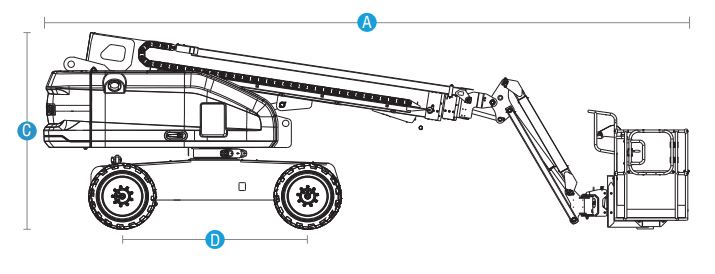

  • [A] الطول (مطوي)

    7.99 م (26'3'')

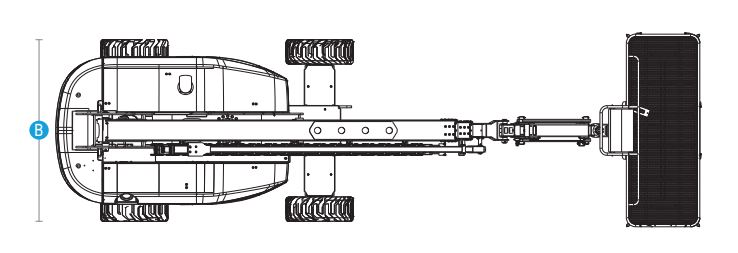

  • [B] العرض

    2.3م(7'6")

  • [C] الارتفاع (مطوي)

    2.49م(8'2")

  • [D] قاعدة العجلات

    2.3م(7'6")

  • ارتفاع الأرضية

    0.37م(1'3")

  • أبعاد المنصة (الطول × العرض × الارتفاع)

    2.44×0.91×1.1م(8'×3'×3'7")
الأداء

  • سعة المنصة (غير مقيدة)

    340كجم(749رطل)/250كجم(551رطل)

  • سعة المنصة (مقيدة)

    454كجم(1,000رطل)

  • دوران المنصة الدوارة

    360°مستمر

  • دوران المنصة

    160°

  • سرعة القيادة (مطوي)

    0～5.5كم/ساعة(0～3.42ميل/ساعة)

  • سرعة القيادة (مرفوع)

    0～0.8كم/ساعة(0～0.5ميل/ساعة)

  • القدرة على التسلق

    40%

  • نصف قطر الدوران الداخلي

    1.82م(6')

  • نصف قطر الدوران الخارجي

    4.78م (15'8")

  • التأرجح الخلفي للمنصة الدوارة

    0.98م (3'3")

  • تصنيف الميل

    5°

  • أقصى مستوى ضوضاء تشغيل

    -

  • دفع × توجيه

    4WD×2WS

  • إطارات صلبة

    33×12D610(مملوء بالرغوة)
القوة

  • مواصفات البطارية

    18.4kW/3000rpm/3TNV80F-NXDSI/Yanmar/EUstageV، EPATier4F 18.2kW/3000rpm/D1105-EF02_CN4/Kubota/EUstageV، EPATier4F 43.2kW/2400rpm/V2403-CR-TIE4B-SBM-2/Kubota/EPATier4 36kW/2600rpm/V2403BM-DI-CT04/Kubota/ChinaIV

  • جهد النظام

    12VDC

  • جهد التحكم

    100لتر (22.0 جالون (بريطاني) / 26.4 جالون (أمريكي))

  • سعة الخزان الهيدروليكي

    120لتر (26.4 جالون (بريطاني) / 31.7 جالون (أمريكي))
الوزن

  • الوزن

    7,300 كجم (16,093 رطل) (قوة المحرك ≤ 18.4 كيلو واط) 7,560 كجم (16,667 رطل) (قوة المحرك ≥ 36 كيلو واط)

  • الامتثال للمعايير

    CE/ANSI/CSA/AS/EAC
تنزيل الكتيبات
الميزات القياسية
  • وظيفة التذبذب النشطة
  • شاشة عرض 7 بوصات
  • 4WD × 2WS
  • تحكم متناسب مع 3 عصي تحكم
  • أكمام بمواصفات السيارات لجميع الأنابيب
  • نظام الوزن
  • تسوية المنصة الهيدروليكية
  • طاقة تيار متردد إلى المنصة
  • نظام إيقاف الطوارئ
  • نظام حماية من الميل
  • أقصى تصنيف ميل 5°
  • نظام هبوط الطوارئ
  • فلاشينغ بيكون
  • بوق وجهاز إنذار
  • نظام تشخيص الأعطال
  • مفتاح قدم
  • منصة 2.44 م (8') مع بوابة متأرجحة
  • موصل جاهز للتكنولوجيا عن بعد
  • صندوق تخزين يدوي
  • جهاز حماية ثانوي
  • إطارات مملوءة بالرغوة
ميزات اختيارية
  • إطارات صلبة / إطارات صلبة غير مميزة
  • إطارات مملوءة بالرغوة غير مميزة
  • منصة 1.45 م (4'9")
  • منصة عمل 1.83 م (6')
  • نصف شبكة (لمنصة مع بوابة متأرجحة)
  • مجموعة زجاجي (لمنصة مع بوابة متأرجحة)
  • مولد تيار متردد
  • جهاز مضاد للتصادم فوق الرأس
  • ضوء عمل للمنصة
  • مولد هيدروليكي 12 كيلو واط (تكوين Kubota V2403-CRTIE4B-SBM-2 متاح فقط)
  • مولد هيدروليكي 9 كيلو واط (تكوين Kubota V2403BM-DICT04 متاح فقط)
  • حزمة تدفئة للطقس البارد (قوة المحرك ≥ 36 كيلو واط)
  • مبرد زيت (قوة المحرك ≥ 36 كيلو واط)
