الصفحة الرئيسية>المنتجات>رافعة ذراع الرافعة التلسكوبية>TB20J Plus (TB660J Plus)

TB20J Plus (TB660J Plus)

رافعات ذراع تلسكوبية تعمل بالديزل
ارتفاع العمل
م
سعة المنصة
كجم
قابلية التدرج
٪
اطلب عرض سعر تنزيل الكتيبات
مشاركة
  • المواصفات الفنية
  • معايير/اختياري
  • التطبيقات

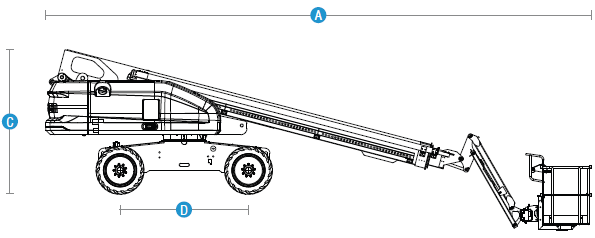

الأبعاد

  • أقصى ارتفاع للمنصة

    20م (65'7")

  • أقصى ارتفاع عمل

    22م (72'2")

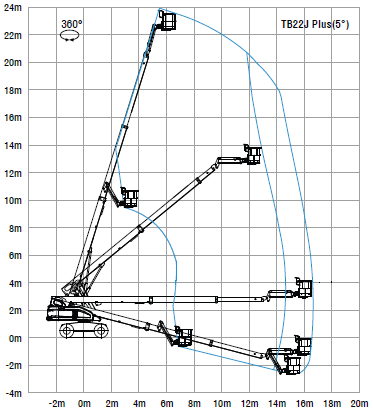

  • أقصى امتداد أفقي

    14.6م (47'11") / 16.1م (52'10")

  • [A] الطول (مطوي)

    9.99م(32'9")

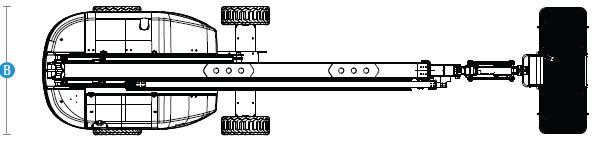

  • [B] العرض

    2.49م(8'2")

  • [C] الارتفاع (مطوي)

    2.79م (9'2")

  • [D] قاعدة العجلات

    2.49م(8'2")

  • ارتفاع الأرضية

    0.46م (1'6")

  • أبعاد المنصة (الطول × العرض × الارتفاع)

    2.44×0.91×1.1م(8'×3'×3'7")
الأداء

  • سعة المنصة (غير مقيدة)

    300كجم (661 رطل)

  • سعة المنصة (مقيدة)

    454كجم(1,000رطل)

  • دوران المنصة الدوارة

    360°مستمر

  • دوران المنصة

    160°

  • سرعة القيادة (مطوي)

    4.8كم/ساعة (3ميل/ساعة)

  • سرعة القيادة (مرفوع)

    1.1كم/ساعة (0.68ميل/ساعة)

  • القدرة على التسلق

    45%

  • نصف قطر الدوران الداخلي

    2.4م (7'11")

  • نصف قطر الدوران الخارجي

    5.6م (18'3")

  • التأرجح الخلفي للمنصة الدوارة

    1.45م (4'9")

  • تصنيف الميل

    5°

  • أقصى مستوى ضوضاء تشغيل

  • دفع × توجيه

    4WD×2WS

  • إطارات صلبة

    355/65D625 (مملوء بالرغوة)
القوة

  • مواصفات البطارية

    43كيلووات/2500دورة في الدقيقة/QSF2.8t3NA60/كومينز/الصينT3

  • جهد النظام

    12VDC

  • جهد التحكم

    140لتر (30.8جالون (بريطاني)/37جالون (أمريكي))

  • سعة الخزان الهيدروليكي

    180لتر (39.6جالون (بريطاني)/47.6جالون (أمريكي))
الوزن

  • الوزن

    11,900 كجم (26,235 رطل)

  • الامتثال للمعايير

    CE/ANSI/CSA/AS/EAC
تنزيل الكتيبات
الميزات القياسية
  • وظيفة التذبذب النشطة
  • شاشة عرض 7 بوصات
  • 4WD × 2WS
  • تحكم متناسب مع 3 عصي تحكم
  • أكمام ذات جودة سيارات لجميع الأنابيب
  • نظام الوزن
  • تسوية المنصة الهيدروليكية
  • طاقة التيار المتردد إلى المنصة
  • نظام إيقاف الطوارئ
  • نظام حماية الميل
  • أقصى تصنيف ميل 5°
  • نظام الهبوط الطارئ
  • إشارة ضوئية وامضة
  • بوق وصفارة
  • نظام تشخيص الأعطال
  • مفتاح القدم
  • منصة 2.44 م (8')
  • إطارات مملوءة بالرغوة
  • صندوق تخزين يدوي
  • موصل جاهز للتليمات
  • جهاز حماية ثانوي
ميزات اختيارية
  • إطارات مملوءة بالرغوة وغير مميزة
  • إطارات صلبة/إطارات صلبة غير مميزة
  • منصة 1.45 م (4'9")
  • منصة عمل 1.83 م (6')
  • منصة 1.83 م (6') مع بوابة متأرجحة
  • منصة 2.44 م (8') مع بوابة متأرجحة
  • مجموعة زجاجي (لمنصة مع بوابة متأرجحة)
  • نصف شبكة (لمنصة مع بوابة متأرجحة)
  • ضوء عمل للمنصة
  • جهاز مضاد للاصطدام العلوي
