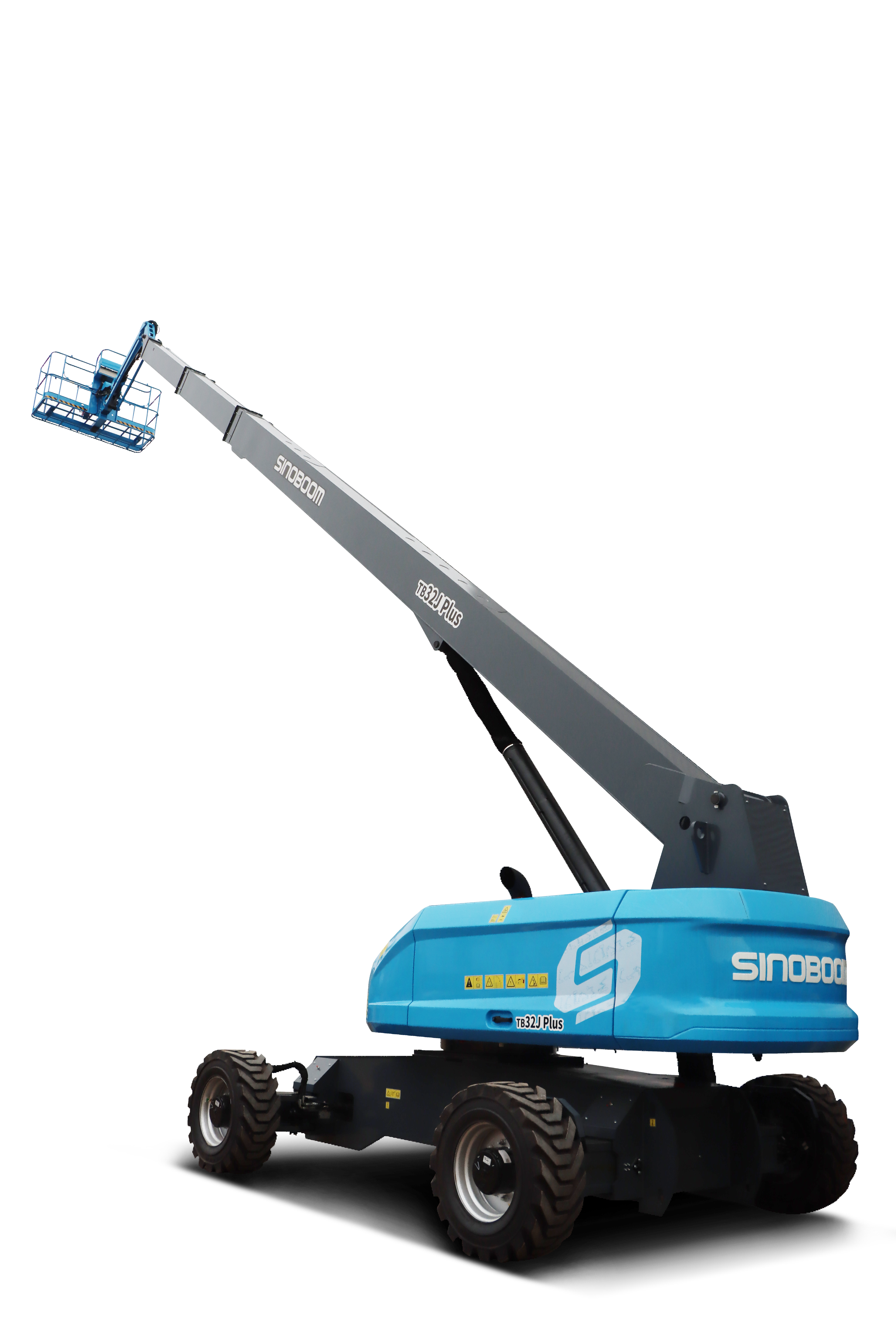

TB32J Plus (TB1060J Plus)

رافعات ذراع تلسكوبية تعمل بالديزل

ارتفاع العمل

34.3م

سعة المنصة

454كجم

قابلية التدرج

40٪

اطلب عرض سعر

تنزيل الكتيبات

المواصفات الفنية
معايير/اختياري
التطبيقات

الأبعاد

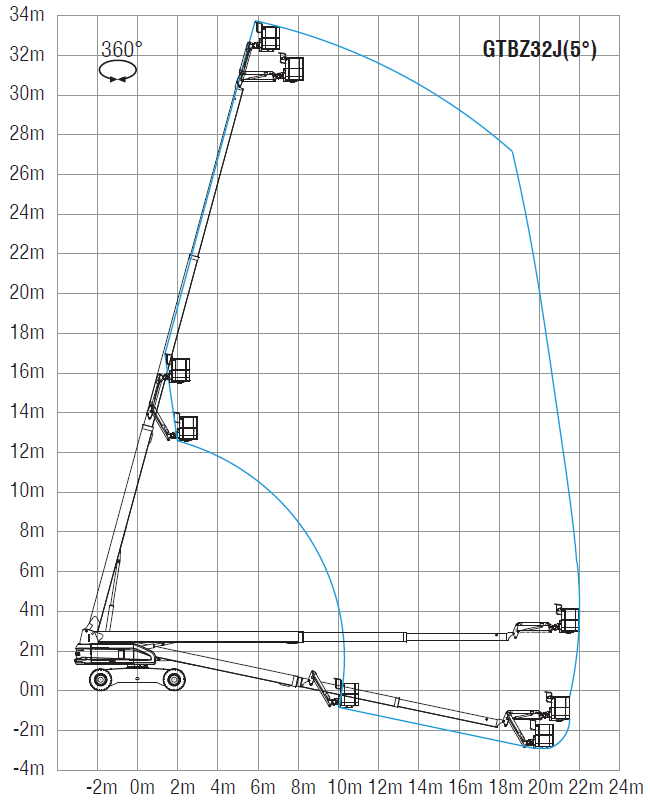

أقصى ارتفاع للمنصة

32.3 م (106')
أقصى ارتفاع عمل

34.3 م (112'6")
أقصى امتداد أفقي

20.4م (66'11") (مقيد) / 22.3م (73'2") (غير مقيد)

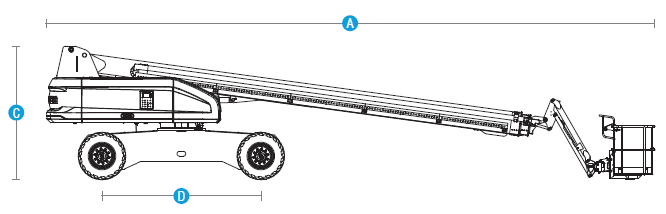

[A] الطول (مطوي)

14.3م (46'11")

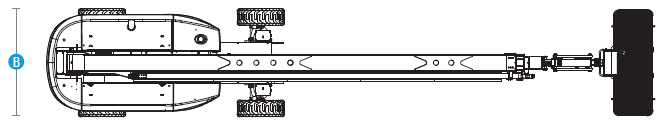

[B] العرض

2.49م (8'2") / 3.36م (11') محور مخزن / مفعل
[C] الارتفاع (مطوي)

3.1م (10'2")
[D] قاعدة العجلات

3.66م(12')
ارتفاع الأرضية

0.43م(1'5")
أبعاد المنصة (الطول × العرض × الارتفاع)

2.44×0.91×1.1م(8'×3'×3'7")

الأداء

سعة المنصة (غير مقيدة)

300كجم (661 رطل)
سعة المنصة (مقيدة)

454كجم(1,000رطل)
دوران المنصة الدوارة

360°مستمر
دوران المنصة

160°
سرعة القيادة (مطوي)

4.4كم/س(2.75ميل/س)
سرعة القيادة (مرفوع)

1.1كم/ساعة (0.68ميل/ساعة)
القدرة على التسلق

40%
نصف قطر الدوران الداخلي

2.56م (8'4")
نصف قطر الدوران الخارجي

5.57م(18'3")
التأرجح الخلفي للمنصة الدوارة

1.82م(5'11")
تصنيف الميل

5°
أقصى مستوى ضوضاء تشغيل
دفع × توجيه

4WD×4WS
إطارات صلبة

385/65D22.5(مملوء بالرغوة)

القوة

مواصفات البطارية

54 كيلو واط / 2400 دورة في الدقيقة / QSF2.8t3TC72 / كمنز / الصين T3
جهد النظام

12VDC
جهد التحكم

200لتر(44.0جالون(بريطانيا)/52.8جالون(أمريكا))
سعة الخزان الهيدروليكي

260لتر(57.2جالون(بريطانيا)/68.7جالون(أمريكا))

الوزن

الوزن

19,360كجم(42,681رطل)
الامتثال للمعايير

CE / ANSI / EAC

تنزيل الكتيبات

الميزات القياسية

وظيفة التذبذب النشطة
شاشة عرض 7 بوصات
4WD × 2WS (TB32JN بلس) / 4WD × 4WS (TB32J بلس)
تحكم متناسب مع 3 عصي تحكم
أكمام بمواصفات السيارات لجميع الأنابيب
نظام الوزن
تسوية المنصة الهيدروليكية
طاقة التيار المتردد إلى المنصة
نظام إيقاف الطوارئ
نظام حماية من الميل
أقصى تصنيف ميل 5°
نظام هبوط الطوارئ
إشارة ضوئية متلألئة
بوق وصفارة
نظام تشخيص الأعطال
مفتاح قدم
منصة بارتفاع 2.44 م (8')
إطارات مملوءة بالرغوة
صندوق تخزين يدوي
موصل جاهز للتكنولوجيا عن بعد
جهاز حماية ثانوي

ميزات اختيارية

إطارات مملوءة بالرغوة وغير مميزة
إطارات صلبة
ضوء عمل للمنصة
جهاز مضاد للاصطدام العلوي
منصة بارتفاع 1.83 م (6') / 2.44 م (8') مع بوابة متأرجحة
شبكة نصفية (لمنصة مع بوابة متأرجحة)
مجموعة زجاجي (لمنصة مع بوابة متأرجحة)
